行星减速机与直流电机搭配应用与选型规范

　　在现代工业自动化领域中，行星减速机与直流电机的组合被广泛应用于各种机械设备中，以实现精确的速度控制和较大的扭矩输出。正确的搭配应用和选型规范对于确保系统的性能、可靠性和经济性至关重要。本文将通过一个实际案例来详细阐述行星减速机与直流电机的搭配应用与选型过程。

　　一、应用场景与需求分析

　　假设我们需要设计一个物料搬运机器人，该机器人需要在工厂车间内搬运重物，要求具有较高的精度和稳定性。根据机器人的工作要求，我们确定了以下技术参数：

　　负载重量：500kg

　　移动速度：0.5m/s

　　工作行程：10m

　　精度要求：±0.5mm

　　二、直流电机的选型

　　计算所需扭矩

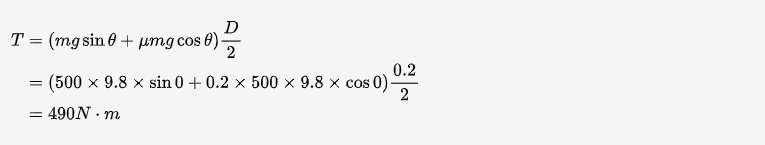

　　根据负载重量和工作行程，我们可以计算出机器人在移动过程中所需克服的摩擦力和重力。假设摩擦力系数为 0.2，重力加速度为 9.8m/s²，则所需扭矩 T 为：


　　其中，m 为负载重量，g 为重力加速度，θ为斜坡角度（此处为 0 度），μ为摩擦力系数，D 为车轮直径（假设为 0.2m）。

　　选择直流电机

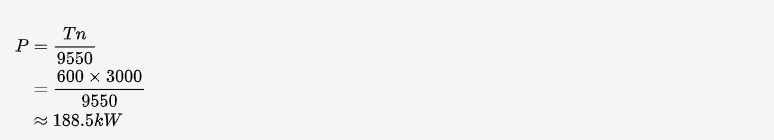

　　根据所需扭矩和转速要求，我们选择一款额定扭矩为 600N·m，额定转速为 3000r/min 的直流电机。该电机的输出功率 P 为：

　　三、行星减速机的选型

　　确定减速比

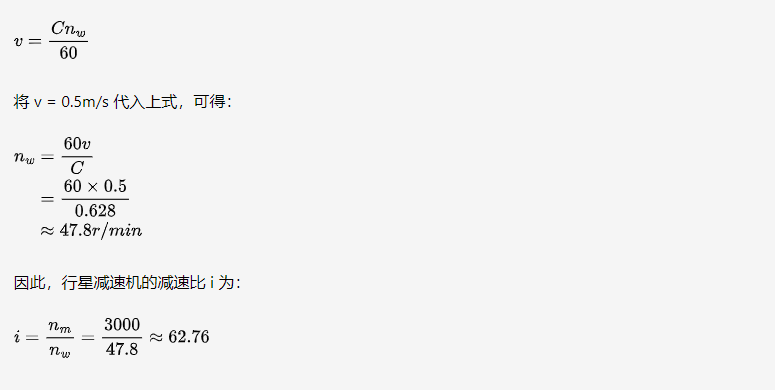

　　为了实现机器人的移动速度要求，我们需要根据直流电机的额定转速和车轮的直径来确定行星减速机的减速比。假设车轮的周长为 C = πD = 3.14×0.2 = 0.628m，则机器人的移动速度 v 与车轮转速 n_w 之间的关系为：

　　选择行星减速机

　　根据减速比和所需扭矩，我们选择一款额定输出扭矩为 800N·m，减速比为 60 的行星减速机。该减速机的输入功率 P_in 为：

　　其中，η为减速机的效率，假设为 0.9。

　　四、系统性能验证

　　在完成行星减速机与直流电机的选型后，我们需要对整个系统的性能进行验证。通过实际运行测试，我们可以检查机器人的移动速度、精度和稳定性是否满足设计要求。如果发现问题，我们可以及时调整参数或更换部件，以确保系统的正常运行。

　　五、注意事项

　　在选型过程中，要充分考虑负载的特性、工作环境和运行条件等因素，以确保选型的合理性和可靠性。

　　要注意行星减速机和直流电机的匹配性，包括扭矩、转速、功率等参数的匹配，以避免出现过载或欠载的情况。

　　在安装和使用过程中，要严格按照产品说明书的要求进行操作，定期进行维护和保养，以延长设备的使用寿命。

　　通过以上实例叙述，我们可以看出，行星减速机与直流电机的搭配应用与选型需要综合考虑多个因素，通过详细的计算和分析来确定合适的型号和参数。只有这样，才能确保系统的性能和可靠性，满足实际应用的需求。
